产品技术参数：

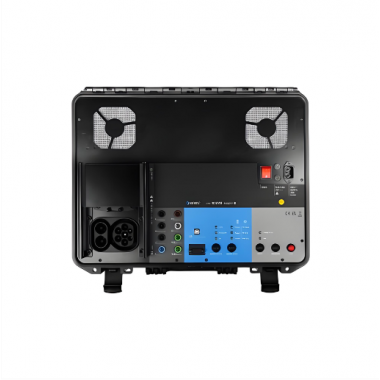

A1732 直流充电桩测试适配器
专为电动汽车供电设备在模式4（DC EVSE）和模式3（AC EVSE）配置下的电气安全和功能测试而设计的专用工具。它支持包括CCS2、CHAdeMO和2型交流插头连接器类型，具有高度的通用性。当与MI 3155测试仪通信协议（如ISO 15118、DIN 70121、CHAdeMO和低电平PWM）配对时，A 1732适配器可以启动，它还可以模拟控制导频CP信号和保护接地PE连接上的错误，以评估EVSE响应。当与MI 3155测试仪配对时，A 1732适配器可用于记录充电协议，执行EVSE调试和定期安全测试所需的测量和测试。
关键特点：
•支持CCS2、CHAdeMO和AC EVSE；
•测量端子电压和电流的功能测试协议；
•CCS2和2型CP开路、PE开路和CP短路故障模拟；
•在CHAdeMO上模拟CP3打开、PE打开和CAN停止的故障；
•香蕉测试接头用于测试直流、交流和PE端子；
•双PE测试端子（PE（C）和PE（P）），用于真正的4线Rlow测量；
•与MI 3155测试仪进行蓝牙通信；
•过电压类别为CAT III/300 V；
•CCS ISO 15118-1或DIN 70121通信支持；
•CHAdeMO 0.9.1及更高版本的通信支持；
•交流EN 61851-1通信支持；
•300 V/5 A的电动汽车电池模拟。
与MI3155低压电气测试仪一起使用：
•通过蓝牙与A 1732适配器通信；
•存储器结构中DC EVSE的预定义测试协议；
•所有测量均可在MI 3155上启动和查看；
•使用200mA测量电流进行精确的4线测量；
•直流电压高达2500V时的绝缘电阻；
•功能测试，实时查看充电协议和测试端子上的电压和电流；
•远程故障触发和反应时间测量；
•直流阻抗测量；
•放电时间测量；
•不对称IMD测试，以5kΩ间隔在20kΩ至640kΩ间设置故障电阻；
•可编程自动序列，用于定制测试协议；
•用于测量前后处理的PC SW Metrel ES Manager软件：准备测试结构、结果下载、树视图、表视图和图形视图、存储和打印报告。
应用：
•EVSE生产，用于功能和电气测试
•电动汽车供电设备的安装和调试
•电动汽车供电设备的定期测试
•对有问题的电动汽车供电设备进行故障排除
标准：
功能：
• EN 61851 - 1
• EN 61851 - 23
• ISO 15118-1
• DIN SPEC 70121
• CHAdeMO
电磁兼容性：EN 61326 – 1
安全：
• EN 61010 - 1
• EN 61010 - 2 - 030
• EN 61010 –031
技术参数：
电源 | |
电源电压，频率 | 205 ... 254 V AC, 50 Hz / 60 Hz |
最大功耗 | 2000 VA |
电源过电压类别 | CAT II / 300 V |
海拔高度 | ≤ 2000米 |
测量类别 | CAT III / 300 V |
保护分类 | |
电源等级 | Class I |
污染程度 | 2 |
防护等级 | IP40 |
外壳 | 防震塑料/便携式 |
通信 | |
USB 2.0 | 标准 USB B型 |
蓝牙 | v4.2 BR/EDR 和 BLE 规范 |
电磁兼容性 | |
排放 | 等级 B (第1组) |
免疫 | 工业环境 |
参考条件 | |
参考温度范围 | 15 °C … 35 °C |
参考湿度范围 | 35 % … 65 % RH |
操作 | 户外使用 |
工作温度范围 | -10 °C … +40 °C |
最大相对湿度 | 85 % RH (0 °C … 40 °C), 不凝结 |
储存条件 | |
温度范围 | -20 °C … +60 °C |
最大相对湿度 | 90 % RH (-10 °C … +40 °C) |
| 80 % RH (40 °C … 60 °C |
一般技术参数 | |
尺寸 | 50 cm x 25 cm x 41 cm |
重量 | 16.2 kg |
通信协议 | |
CHAdeMO | 0.9.1 及更高版本 |
CCS (DC) | ISO 15118-1或 DIN SPEC 70121 |
默认为ISO,否则为 DIN |
|
CCS (AC) | EN 61851-1 低水平 |
模拟电动汽车电池 |
|
电压 | 280 V … 310 V |
负载（充电）电流 | Cca 4.9 A，300 V时 |
输入电阻 | |
DC+/DC- | 24 MΩ |
DC+/PE, DC-/PE | > 200 MΩ |
标准配置：
A1732 直流充电桩测试适配器
A1781 测试电缆（灰色/绿色/棕色，1.5米，0.75平方，CAT IV）
A1493 电源线（2米）
A 1727 USB A/B型电缆
