产品技术参数：

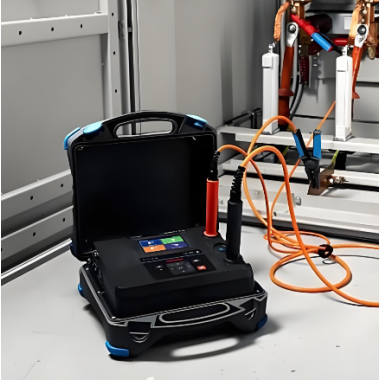

MI3215 15kV高压兆欧表/绝缘电阻表
MI 3215 15 kV 是一款大功率、便携式、电池或市电供电的绝缘测试仪，具有出色的 IP 防护等级（IP65），设计用于通过使用高达 15 kV 的高直流测试电压来分析绝缘电阻。由于其坚固性（CAT IV 测量类别）和对辐射电磁场的高抗扰性，它非常适合用于要求苛刻的工业环境。触摸屏或通过菜单驱动的 LCD 按键操作，能够轻松、透明地选择不同的测量方法，并轻松输入数据。新设计的测试导线带有编码香蕉连接器，可正确连接和锁定，以防止其意外或无意拔出。
标准：
电磁兼容性
• EN 61326-1
安全：
• EN 61010-1 (仪器)；
• EN 61010-2-030；
• EN 61010-2-034；
• EN 61010-031 (附件)。
测试功能：
• 绝缘电阻测量；
• 诊断性测试 (PI, DAR, DD)；
• 阶跃电压测试；
• 耐受电压测试（DC）最高可达 15 KV；
• 电压和频率测量，最高可达 999 V 真有效值；
• 电容测量。
主要特点：
• 高达 35TΩ 的绝缘电阻测量。
• 安全等级高达 CAT IV 1000 V 至 3000米。
• 双壳设计。
• 带锁定功能的编码香蕉连接器。
• 新设计的高压鳄鱼夹，抓握感更好。
• 4400 mAh锂离子电池。
• 可调测试电压（50 V-15 kV），以 50 V 和 100 V 为步进。
• 最大短路 / 充电电流：>6mA。
• 15 kV 时电容性负载的充电速率 <4s / μF（市电供电）；6.3s / μF（电池供电）。
• 15 kV 时电容性负载的放电速率 <1.6s / μF。
• 8 GB 内存 SD 卡用于数据保存。
• 烧损或击穿模式。
• 可编程定时器。
• 测量完成后对测试对象自动放电。
• 带电电压检测 > 30 V。
• IP65 外壳防护等级。
• 用户友好且直观的操作。
• 高压击穿检测。
• 可编程 AUTO SEQUENCE自动序列。
• 自动调整功能。
• 以数字和图形形式显示测量结果。
• PC 软件 MESM 用于下载和分析测试结果以及打印测试报告。
• 独立的 RS-232 和 USB 通信端口，蓝牙接口。
• 高质量附件，包括屏蔽测试线。
• 高电磁干扰防护：输入交流电流干扰抑制 8 mA，输入交流电压干扰抑制 1.5 kV。
• 结果平均值（5、10、30、60、100、200）。
• 市电和可充电电池供电。
应用：
• 电力变压器；
• 配电网中的逆变器；
• 机械和电缆的绝缘电阻测试；
• 生产线定期测试和维护；
• 各种绝缘问题的故障排除和分析；
• 高压发电机；
• 电涌放电器。
技术参数:
功能测量 | 测量范围 | 分辨率 | 精度 |
绝缘电阻 Riso | 0.01 MΩ … 9.99 MΩ | 10 kΩ |
|
10.0 MΩ … 99.9 MΩ | 100 kΩ |
| |
100 MΩ … 999 MΩ | 1 MΩ |
| |
1.00 GΩ … 9.99 GΩ | 10 MΩ |
| |
10.0 GΩ … 99.9 GΩ | 100 MΩ |
| |
100 GΩ … 999 GΩ | 1 GΩ |
| |
1.00 TΩ … 9.99 TΩ | 10 GΩ |
| |
10.0 TΩ … 35.0 TΩ | 100 GΩ |
| |
根据额定电压（Un）的测量范围 | <100 V | 100 GΩ |
|
<250 V | 200 GΩ |
| |
<500 V | 500 GΩ |
| |
<1000 V | 1 TΩ |
| |
<2500 V | 2 TΩ |
| |
<5000 V | 5 TΩ |
| |
<10 kV | 10 TΩ |
| |
<15 kV | 35 TΩ |
| |
15 kV | 35 TΩ |
| |
精度（不同测试电压下） | 5 GΩ | 100V | ±5 %读数 |
100 GΩ | ±13 %读数 | ||
25 GΩ | 500 V | ±5 %读数 | |
500 GΩ | ±13 %读数 | ||
50 GΩ | 1K V | ±5 %读数 | |
1 TΩ | ±13 %读数 | ||
100 GΩ | 2K V | ±5 %读数 | |
2 TΩ | ±13 %读数 | ||
250 GΩ | 5K V | ±5 %读数 | |
5 TΩ | ±13 %读数 | ||
1 TΩ | 10K V | ±5 %读数 | |
20 TΩ | ±20 %读数 | ||
1.5TΩ | 15K V | ±5%读数 | |
35 TΩ | ±20 %读数 | ||
电流 | 100 nA … 999 nA | 1 nA | ±(5 %读数+7位) |
100 nA … 999 nA | 1 nA | ±5 %读数 | |
1.00 μA … 9.99 μA | 10 nA | ||
10.0 μA … 99.9 μA | 100nA | ||
100 μA …999 μA | 1 μA | ||
1.00 mA … 5.00 mA | 10μA | ||
测试电压 | 30 V … 999 V | 1 V | ±(3 %读数+3位) |
1.00 kV … 9.99 kV | 10 V | ||
10.0 kV … 16.0 kV | 100 V | ||
电压 | 30.0 V … 199.9 V | 0.1 V | ±(2 %读数+3位) |
200 V … 999 V | 1 V | ||
频率 | 45.0 Hz … 65.0 Hz | 0.1 Hz | ±(0.2 %读数+1位) |
电容 | 20 nF … 999 nF | 1 nF | ±(5 %读数+3位) |
1.00 μF … 9.99 μF | 10nF | ||
10.0 μF … 50.0 μF | 100nF | ||
DAR | 0.01 … 9.99 | 0.01 |
|
10.0 … 100.0 | 0.1 |
| |
PI | 0.01 … 9.99 | 0.01 |
|
10.0 … 100.0 | 0.1 |
| |
DD | 0.01 … 9.99 | 0.01 |
|
10.0 … 100.0 | 0.1 |
| |
电池电源 | 14.4 V; 4.4 Ah 锂离子电池 | ||
电池充电时间 | 4小时 | ||
供电电源 | 100 ... 240VAC, 45 ... 65 Hz, 100VA | ||
防护等级 | 加强绝缘 | ||
测量类别 | 1000 V CAT IV | ||
COM口 | 蓝牙, USB, 和 RS-232 | ||
显示 | 4.3 英寸（10.9 厘米） 480×272 像素 TFT 彩色 | ||
防护等级 | IP 65 (封闭状态) / IP 40 (打开状态) | ||
尺寸 | 36 厘米 x 16 厘米 x 33 厘米 | ||
重量 | 6.3公斤不含附件 | ||
标准配置：
主机 MI 3215 15 kV ；
A 1794 3 米高压测试线，3米，黑色香蕉插头 / 鳄鱼夹 - 屏蔽；
A 1795 3 米高压测试线，3米，蓝色香蕉插头 / 鳄鱼夹 ；
A 1793 3 米高压测试线，3米，红色香蕉插头 / 鳄鱼夹 ；
A 1728 电源线，2米，3x0.75毫米²，IEC C13/E型连接器 ；
A 1727 USB A/B 型数据线 ；
A 1772 软质携带包 尺码：XXL；
Metrel ES Manager 基础软件；
简短形式的使用手册 ；
出厂校准报告。
